Légkondicionáló leeresztő edények: teljes HVAC vevői útmutató

Milyen egy Klíma leeresztő edény Valójában igen

An klíma leeresztő edény összegyűjti az elpárologtató tekercsen képződő kondenzvizet a hűtési ciklus során, és egy lefolyóvezeték felé vezeti, távol tartja a nedvességet a csatornáktól, a szigeteléstől és a környező szerkezeti anyagoktól. Megfelelően felszerelt serpenyő nélkül a kondenzátum egyszerűen lefolyna a légkezelő szekrényében lévő tekercsről és medencéből, vagy az egység alatti térbe csöpögne.

A legtöbb lakossági és kiskereskedelmi rendszer két együtt működő edényt használ: egy elsődleges edényt közvetlenül az elpárologtató tekercs alá szerelve, és egy másodlagos edényt, amely a teljes légkezelő alá van szerelve tartalék gyűjtőmedenceként. Ez a kettős elrendezés bevett gyakorlat a tetőtérben és a gardróbban, mivel ez egy második védelmi vonalat biztosít, ha az elsődleges lefolyó vezeték szűkül.

Az alkatrész leírása egy HVAC leeresztő edény , kondenzvíz edényt, vagy egy klíma leeresztő edény , a funkció változatlan marad a márkák és a rendszerméretek között: kezelje a kondenzátumot, hogy a rendszer egy ellenőrzött, nem pedig ellenőrizetlen úton távozzon.

Hogyan működik az AC leeresztő edény a rendszeren belül

Ahogy a meleg beltéri levegő áthalad a hideg elpárologtató tekercsen, a levegőben lévő nedvesség lecsapódik a tekercs felületén, hasonlóan a hideg üvegen képződő vízhez. Ez a víz lefelé csöpög, és a közvetlenül a tekercs alatt elhelyezett serpenyőben landol. A serpenyőt enyhén lejtéssel gyártják az egyik sarok vagy él felé, ahol a lefolyó kimenet egy PVC vagy réz lefolyóvezetékhez csatlakozik, amely elvezeti a vizet az egységből, jellemzően egy padlólefolyóhoz, kondenzvíz-szivattyúhoz vagy külső ürítési ponthoz.

Elsődleges és másodlagos lefolyótálca szerepek

Az elsődleges edény a tekercshez legközelebb helyezkedik el, és normál működési körülmények között kezeli a kondenzátumot. A másodlagos edény, amelyet néha vész- vagy segédedénynek is neveznek, a teljes légkezelő lábnyoma alatt helyezkedik el, és csak akkor gyűjti össze a vizet, ha az elsődleges edény túlcsordul, vagy a fő leeresztő vezeték eltömődik. Sok másodlagos serpenyőben van egy úszókapcsoló, amely víz észlelésekor automatikusan leállítja a rendszert, ami korlátozza, hogy mennyi víz halmozódhat fel, mielőtt valaki észreveszi a problémát.

Miért számít a lejtő és a kimenet helyzete?

A nem megfelelő lejtésű serpenyőben a víz inkább leülepszik, mintsem lefolyik, ami idővel megnöveli az állóvíz, az üledék felhalmozódásának és a mikrobiális növekedésnek az esélyét. Ez az egyik oka annak, hogy a gyártók fokozott figyelmet fordítanak a kimeneti nyílások elhelyezésére és a serpenyő geometriájára, ahelyett, hogy az edényt egyszerű lapos tálcának kezelnék.

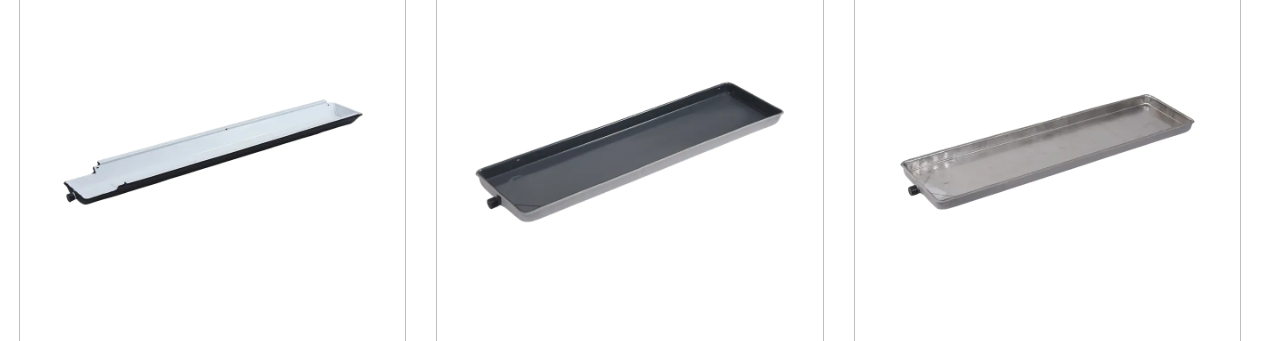

A leeresztő edény anyagának lehetőségei: rozsdamentes acél, horganyzott acél és alumínium

Az anyagválasztás befolyásolja, hogy a serpenyő hogyan viseli el a nedvességet a folyamatos használat során. A HVAC kondenzátum edényekhez leggyakrabban meghatározott három anyag a rozsdamentes acél, a horganyzott acél és az alumínium, amelyek mindegyike eltérő korrózióállósággal, tömeggel és szerkezeti merevséggel rendelkezik.

Általános korrózióállóság-összehasonlítás a szokásos kondenzvíztartály-anyagok között, relatív skála.

Rozsdamentes acél HVAC leeresztő edény

A rozsdamentes acél HVAC leeresztő edény általában magasabb páratartalmú vagy parti levegőnek kitett környezetekhez választják, mivel az ötvözet hosszú üzemidőn keresztül jól ellenáll a felületi rozsdának. A rozsdamentes serpenyőket könnyebb tisztán tartani, mivel a sima felület ellenáll az ásványi lerakódásoknak, mint a bevonatos acél.

Horganyzott acél leeresztő edény

A horganyzott acél lefolyó edény cinkbevonatot használ az acél alapon, amely költséghatékony középutat biztosít a nyers acél és a rozsdamentes között. A horganyzott serpenyőket széles körben használják szabványos lakossági berendezésekben, ahol a szélsőséges páratartalom vagy sóexpozíció nem elsődleges szempont.

Alumínium AC leeresztő edény

An alumínium AC leeresztő edény Könnyebb súlyú opciót kínál, amely még mindig hatékonyan ellenáll a korróziónak, ami leegyszerűsítheti a kezelést szűk padlás- vagy mennyezeti helyeken történő telepítés során. Az alumínium természetes oxidréteget képez, amely segít megvédeni a felületet a további korróziótól a beépítés után.

Általános anyag-összehasonlítás a fém HVAC lefolyóteknő konstrukcióhoz
Anyag	Relatív súly	Tipikus használati eset
Rozsdamentes acél	Mérsékelt	Magas humidity or coastal climates
Horganyzott acél	Mérsékelt	Szabványos lakossági rendszerek
Alumínium	Fény	Tetőtér vagy szűk térköz beépítése

A rozsdamentes acél és a horganyzott acél lefolyóedények összehasonlítása

Mivel ez a két anyag a leggyakrabban meghatározott HVAC kondenzációs edényprojektekben, a több gyakorlati kritérium egymás melletti összehasonlítása segít tisztázni, hogy az egyes opciók hol teljesítenek a legjobban.

Szerkesztői összehasonlítás, a kék terület a rozsdamentes acélt, a narancssárga terület a horganyzott acélt jelenti, tíz pontos skálán.

A rozsdamentes acél általában magasabb pontszámot ér el a korrózióállóság és a hosszú távú tartósság tekintetében, míg a horganyzott acél továbbra is praktikus választás a szabványos telepítésekhez, ahol a költségvetés hatékonysága és az egyszerű rendelkezésre állás többet jelent, mint a maximális korrózióállóság.

A váltakozó áramú leeresztő edény túlcsordulásának gyakori okai

A folyton megtelik vagy túlcsorduló serpenyő általában a rendszer más részének eltömődésének vagy légáramlási problémájának a tünete, nem pedig magának az edénynek a hibája. A leggyakoribb okok megértése segít a lakástulajdonosoknak és a technikusoknak gyorsabban diagnosztizálni a problémát.

Szemléltető gyakorisági rangsor a jelentett lefolyóedény-túlcsordulási okokra, tízpontos skála.

Alga, por vagy törmelék korlátozza a kondenzvíz-elvezető vezetéket
A fagyott vagy jeges párologtató tekercs gyorsabban olvad, mint ahogy a serpenyő ki tud folyni
Egy serpenyő, amelyet úgy szereltek fel, hogy nincs megfelelő lejtése a kimenet felé
Fizikai repedések vagy korróziós lyukak egy öregedő serpenyőben
Hibás működésű kondenzvízszivattyú olyan rendszereken, amelyek erre támaszkodnak

Ahol a leeresztő tál található az AC egység belsejében

Az elhelyezés a rendszer konfigurációjától függ. Az osztott rendszerekben az elsődleges edény a beltéri párologtató tekercs alatt helyezkedik el a légkezelő szekrényében, általában szekrényben, pincében vagy padláson. A másodlagos serpenyő általában a teljes légkezelő alatt van elhelyezve, ha az egységet lakótér fölé szerelik, mivel az ezen a helyen lévő szivárgás nagyobb kockázatot jelent a mennyezet vagy a fal károsodásához.

Egyszerűsített izometrikus nézet a tipikus elsődleges és másodlagos leeresztő edények elhelyezéséről a légkezelő szekrényében.

A csomagolt tetőtéri egységek esetében a kondenzvíztartály az egység házába van beépítve, közvetlenül a hőcserélő alatt, és a lefolyóvezetéket a tetőszegélyen vagy a szekrény alján keresztül vezetik egy külső ürítési ponthoz.

A leeresztő edény méretei és méretei

Az edény méretei az elpárologtató tekercs vagy a légkezelő szekrényének alapterületéhez igazodnak, így a méretezést általában a berendezés gyártója határozza meg, nem pedig önállóan választja ki. A mélység éppúgy számít, mint a hosszúság és a szélesség, mivel egy sekély edény kevesebb tartalékkapacitással rendelkezik, ha a lefolyóvezeték átmenetileg korlátozottá válik.

Általános méretreferencia általános lakossági és kiskereskedelmi kondenzvíz edényekhez
Pan Type	Tipikus mélység	Közös beállítás
Elsődleges serpenyő	1-2 hüvelyk	Az elpárologtató tekercs alatt
Másodlagos serpenyő	2-3 hüvelyk	Teljes légkezelő alatt
Tetőtéri egység serpenyő	Modellenként változó	A szekrény aljába integrálva

Az egyedi mélység- és alapterület-beállítások gyakoriak az olyan csereprojekteknél, ahol az eredeti felszerelési edény már nem áll rendelkezésre, vagy ahol a nem szabványos szekrényméret személyre szabott illeszkedést igényel.

Karbantartási ütemterv a HVAC kondenzátum edényhez

A rutinszerű tisztítás csökkenti annak az esélyét, hogy az üledék és a biológiai lerakódás gyorsabban halmozódjon fel, mint ahogy azt a lefolyóvezeték el tudja vinni. Az alábbi vonaldiagram az utolsó tisztítás óta eltelt idő és a korlátozott vízelvezetés valószínűsége közötti általános összefüggést tükrözi, amelyet tervezési referenciaként használnak a karbantartási ütemezéshez.

Általános tervezési referencia a túlcsordulás kockázatának trendjére az utolsó tisztítás óta eltelt hónapokhoz viszonyítva.

Hogyan tisztítsuk meg az AC leeresztő edényt

Kapcsolja ki a légkezelő áramellátását, mielőtt hozzáférne az edény területéhez.
Távolítsa el az álló vizet és a látható törmeléket a serpenyő felületéről.
Öblítse át a leeresztő vezetéket a kondenzvízvezetékekhez ajánlott keverékkel a lerakódások eltávolítása érdekében.
Vizsgálja meg a serpenyőt, hogy nincsenek-e rajta repedések, rozsdafoltok vagy a bevonat kopása.
Győződjön meg arról, hogy az úszókapcsoló, ha van, szabadon mozog, és megfelelően visszaáll.
Állítsa vissza az áramellátást, és ellenőrizze, hogy a kondenzvíz a várt módon folyik-e a kimenet felé.

Sourcing an HVAC leeresztő edény gyártója

A kondenzátor és a leeresztő edény alkatrészei a hűtési ciklus részeként működnek együtt, a kondenzátor kezeli a hűtőközeg és a külső levegő közötti hőcserét, a lefolyóteknő pedig a hűtési folyamatból származó kondenzátumot. Azok a vevők, akik nagy mennyiségben szerzik be az alkatrészeket, általában olyan beszállítót keresnek, amely támogatja a konzisztens bélyegzési vagy hegesztési minőséget és a rugalmasságot a nem szabványos méretezésnél.

A Cixi Chenfeng Electric Co., Ltd. a központi légkondicionáló tartozékokra összpontosít, beleértve a rézcsővel és alumínium bordával épített kondenzátor alkatrészeket vagy az összes olyan alumínium szerkezetet, amely kompatibilis az általános hűtőközegekkel, mint például az R410A és R32, valamint a horganyzott acélból és rozsdamentes acélból egy darabból készült bélyegzéssel vagy hegesztéssel előállított lefolyóteknő alkatrészek. A leeresztő edények penészedésgátló bevonattal vagy ferde vízelvezető csatornával is felszerelhetők a vízpangás csökkentése érdekében, és a nem szabványos méretezés támogatott a tetőtéri egységeknél, szekrényes egységeknél és más telepítési formátumoknál, ahol a lefolyó kimeneti helyzetét és lejtését módosítani kell.

Mit kérjen a légkondicionáló leeresztő edények gyárától

Az edény alapterülete és mélysége beállítható-e egy adott szekrény- vagy járdamérethez
Milyen bevonat- vagy felületkezelési lehetőségek állnak rendelkezésre párás vagy tengerparti környezetben
A lefolyó kimenetének helyzete állítható, hogy megfeleljen a meglévő lefolyóvezeték-elvezetésnek
Támogathatja-e a gyártás mind a rozsdamentes, mind a horganyzott opciókat ugyanattól a szállítótól

Gyakran Ismételt Kérdések

Mi az a légkondicionáló leeresztő edénye

Ez egy sekély fémtálca, amely az elpárologtató tekercs vagy a légkezelő alatt helyezkedik el, amely összegyűjti a kondenzvizet, és a lefolyóvezeték felé irányítja, távol tartja a nedvességet a környező szerkezettől.

Mit csinál a HVAC leeresztő edény?

Felfogja a vizet, amely akkor keletkezik, amikor az elpárologtató tekercs lehűti a beltéri levegőt, és a kondenzátumot a lefolyóhoz vezeti, így nem halmozódik fel a szekrényben, és nem csöpög az alatta lévő térbe.

Mi az a kondenzvíz-elvezető edény

A kondenzvíz-leeresztő edény egy másik gyakori elnevezése ugyanannak az alkatrésznek, amely kifejezetten a működés közben a hűtőspirálon lecsapódó víz kezelésében betöltött szerepére utal.

Hol van a leeresztő edény a klímaberendezésen?

Az osztott rendszerekben a beltéri elpárologtató tekercs alatt helyezkedik el a légkezelő szekrényében, míg a tetőtéri csomagolóegységeknél a szekrény aljzatába van beépítve a tekercs rész alatt.

Hogyan működik az AC leeresztő edény

A kondenzvíz a tekercsről lecsöpög a tartályba, amely egy lefolyóvezetékhez csatlakoztatott kimenet felé van ferdítve, így a víz ellenőrzött úton távozhat a rendszerből, nem pedig összegyűjtve.

Mi a különbség a leeresztő edény és a kondenzvízteknő között?

Ezek a kifejezések ugyanazt az alkatrészt írják le, a leeresztő edényt és a kondenzátum edényt felváltva használják a lakossági és kereskedelmi HVAC dokumentációban.

Miért van tele vízzel az AC leeresztő edényem?

A teli edény általában szűkös lefolyóvezetékre, eltömődött csapdára vagy szivattyúhibára utal, amely megakadályozza, hogy a víz olyan gyorsan távozzon a serpenyőből, ahogy felhalmozódik.

Miért csordul túl a HVAC leeresztő edényem?

A túlcsordulás általában összefügg az eltömődött kondenzvíz-vezetékkel, a serpenyő elégtelen lejtésével vagy egy fagyott tekercssel, amely gyorsabban olvad meg, mint ahogyan az edény és a vezeték képes kezelni a keletkező vizet.

Miért szivárog a légkondicionáló leeresztő edénye?

A szivárgás gyakran egy repedt vagy korrodált serpenyőre, egy laza lefolyóvezeték-csatlakozásra vagy egy olyan varratra vezethető vissza, amely hosszan tartó, álló vízzel való érintkezés után meghibásodott.

Miért telik meg folyamatosan a váltakozó áramú leeresztő edényem?

Az ismétlődő felhalmozódás általában azt jelzi, hogy a lefolyóvezeték rendszeres öblítést igényel, az algák vagy a törmelék gyorsabban halmozódnak fel, mint a rutinszerű karbantartási címek, vagy olyan serpenyő lejtése, amely már nem vezeti hatékonyan a vizet.
